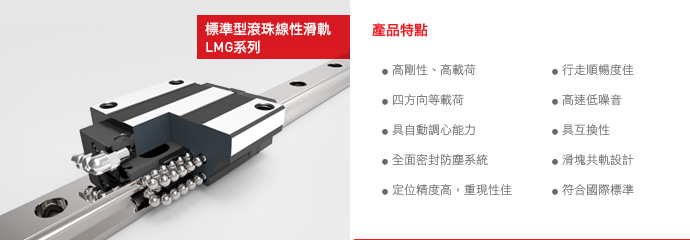

产品简介

CSK LMG系列线性滑轨采用四列钢珠与45度圆弧式接触角承受载荷之设计，使其拥有高刚性、高载荷的性能，同时又能承受径向、反径向及左右横向四个方向的等载 荷能力，其自动调心的特性更可在设备组装时吸收安装面的装配误差，并且钢珠滚动的回流运动更提供低摩擦阻力之特性，完全实现了精密设备上对高精度、高可靠 度及平滑稳定的直线运动需求。

防尘设计

CSK LMG系列线性滑轨的全面密封防尘系统，其中包含双唇式的端面密封片，可以同时防止异物的侵入及滑块内部润滑油脂的外泄，再加上两段式设计的内部密封片及底面密封片的全面防护，提高了滑块本体的防尘效果，进而更提升了产品的整体使用寿命。

多方位注油孔的设计

滑块端盖上预先设计好的多方位注油孔，提供给设备开发时润滑油路系统的多重选择性，可实现全方位的润滑效果，增进产品的使用寿命。

滑块型式

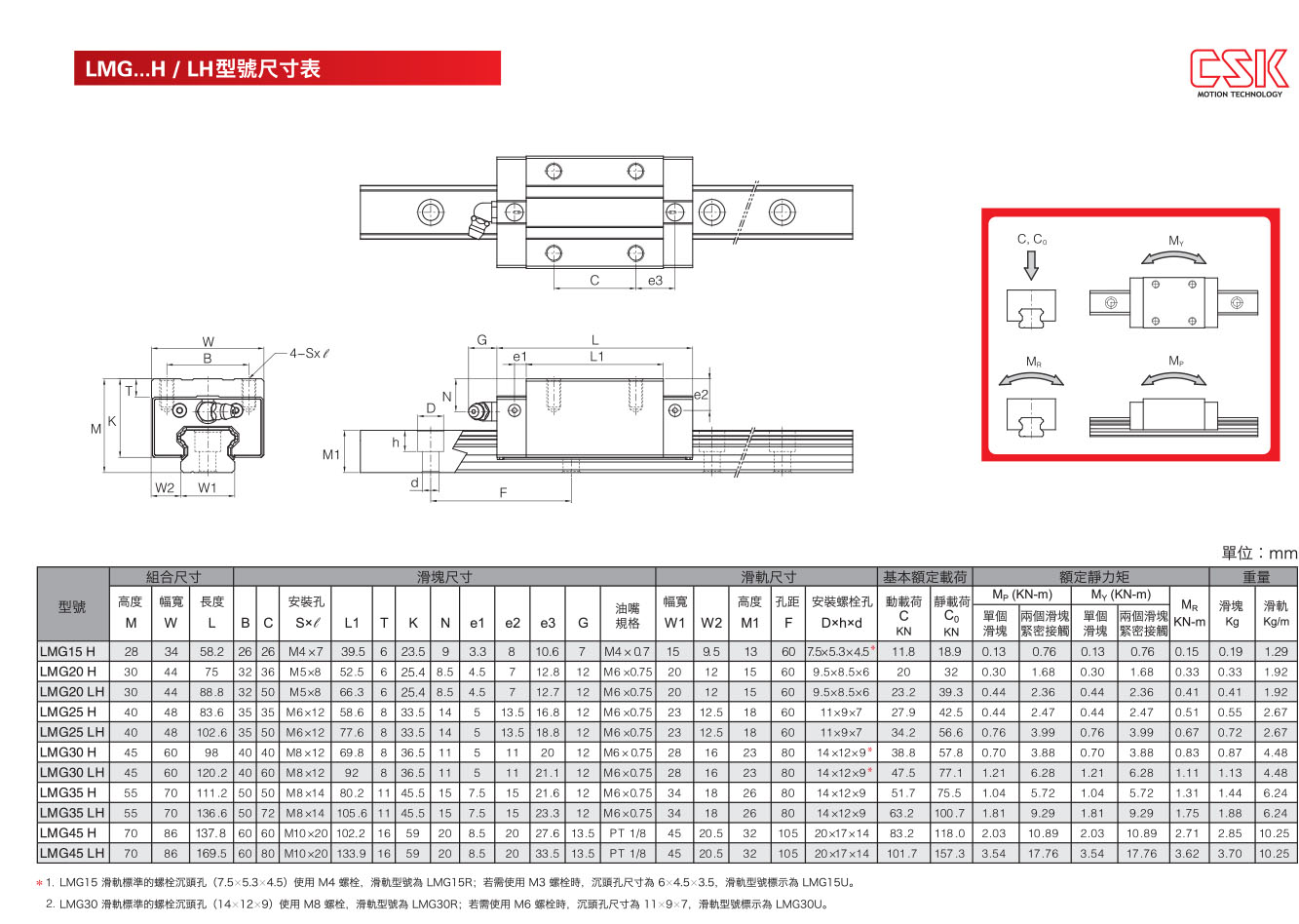

四方高组装型LMG..H/LH  ☟

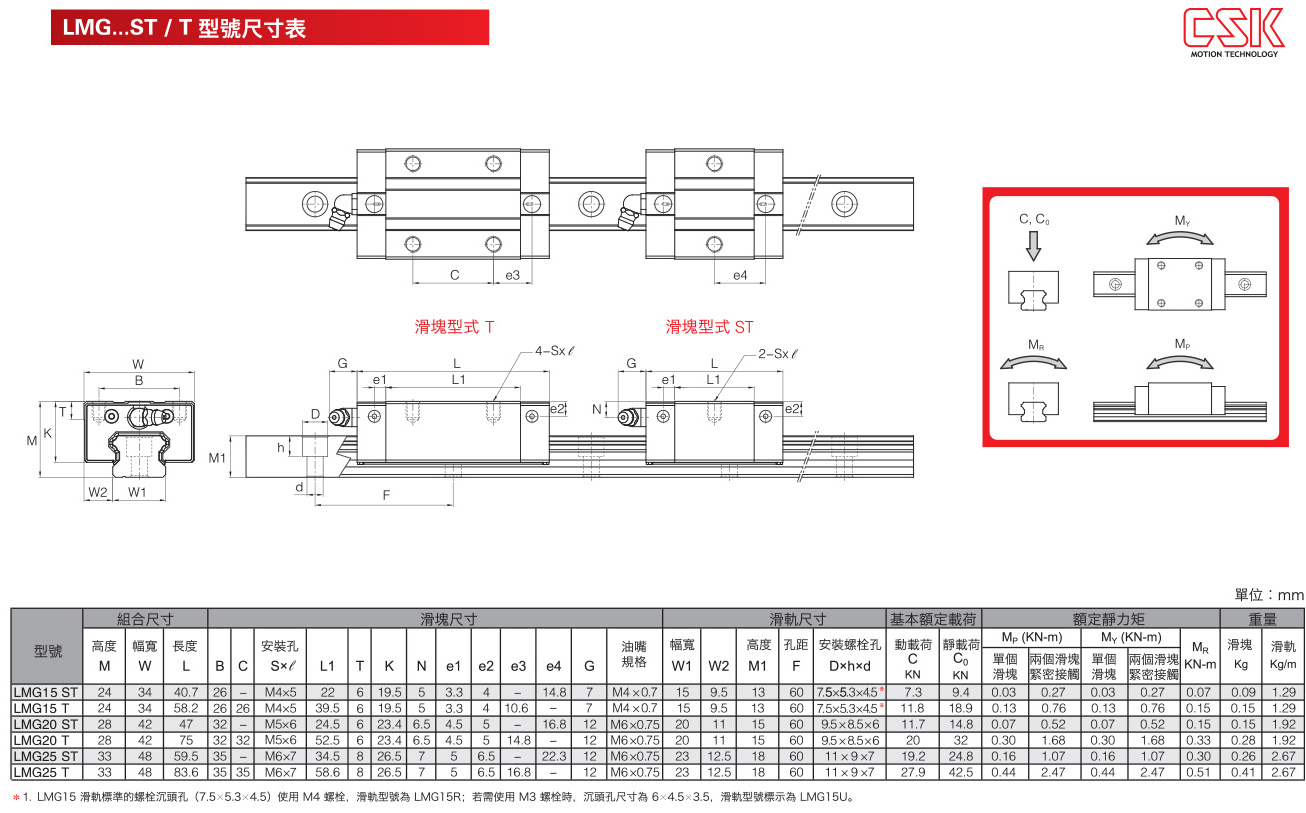

四方低组装型LMG..ST/T  ☟

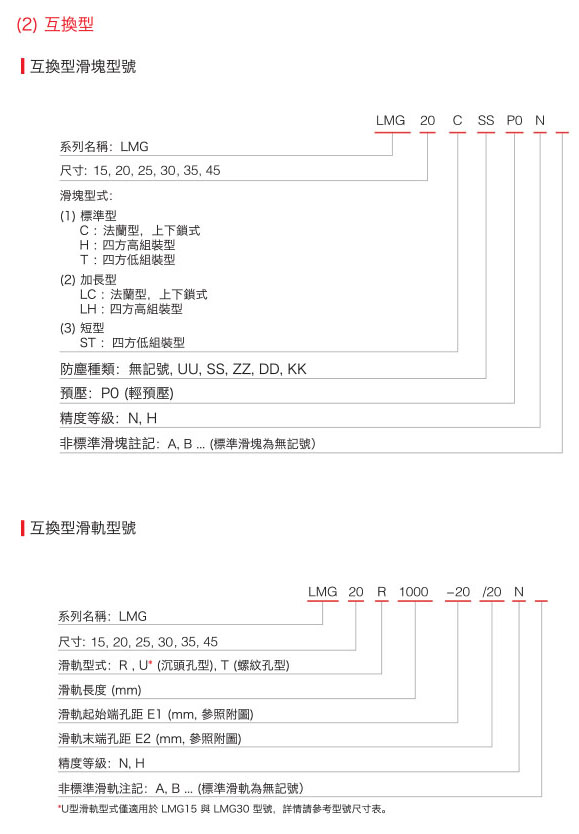

规格型号 →

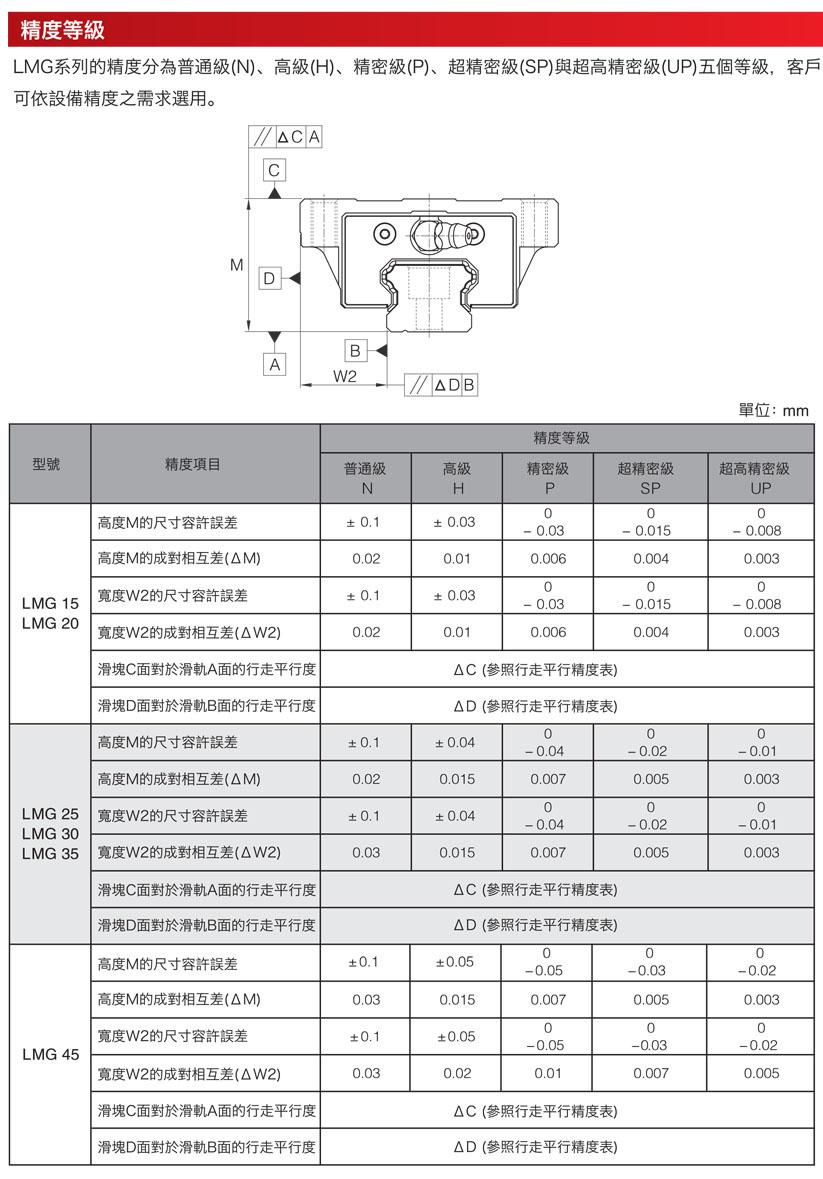

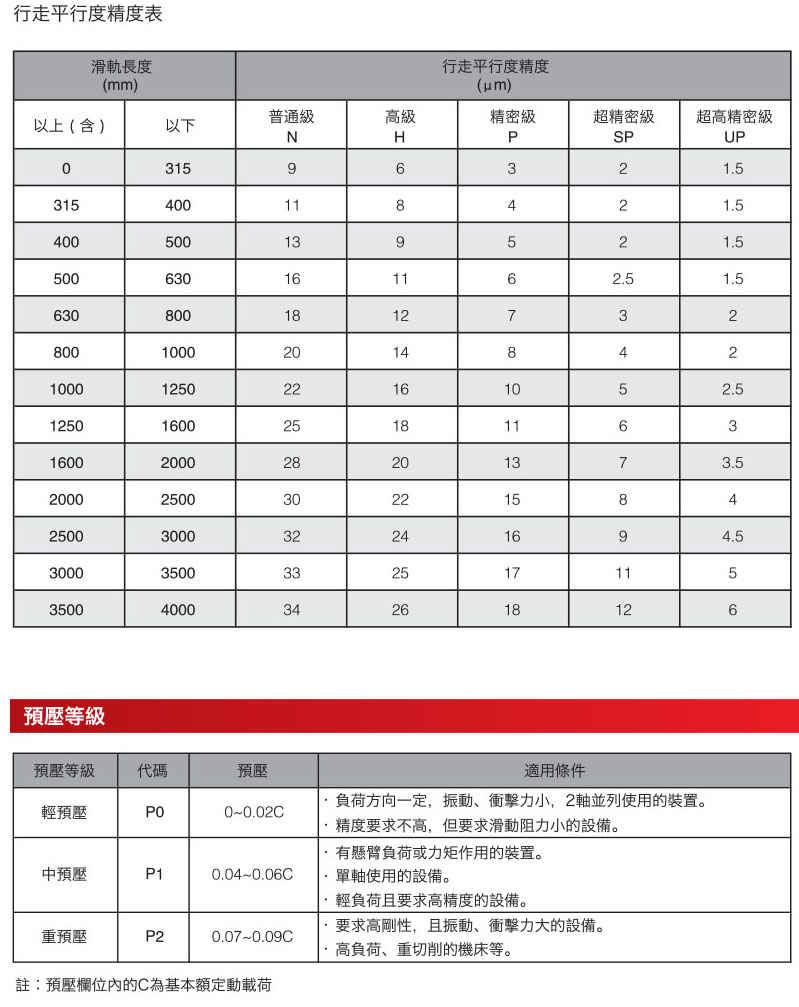

精度等级&预压等级 →

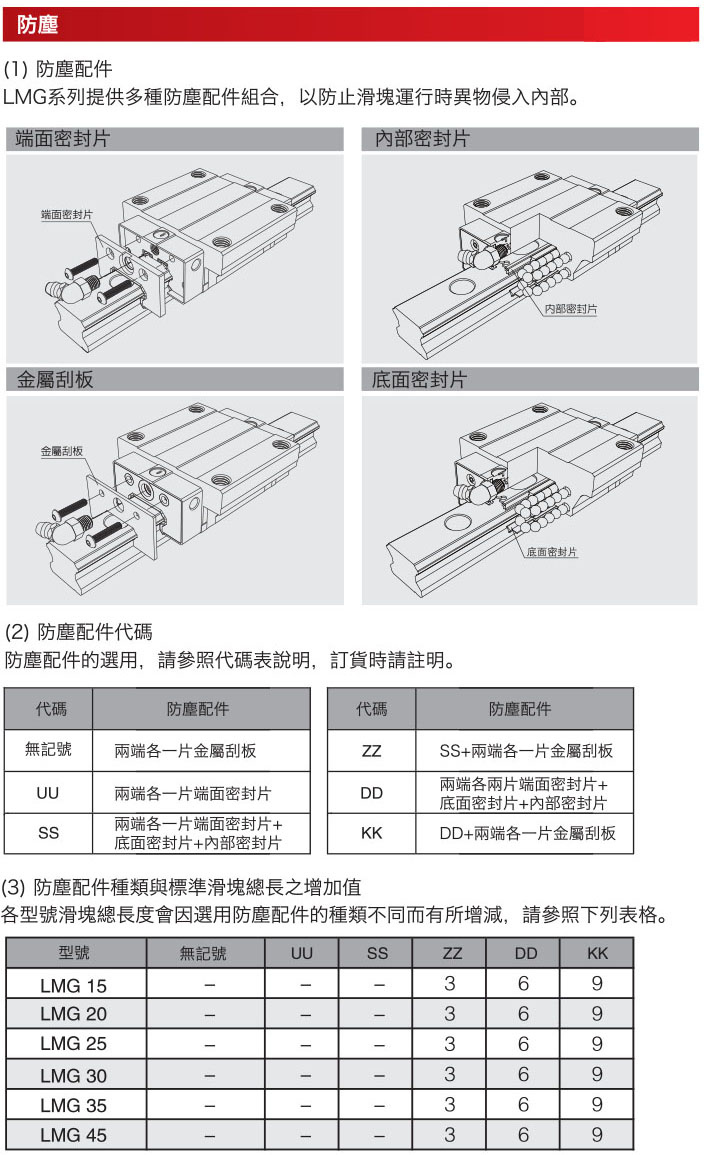

防尘 →

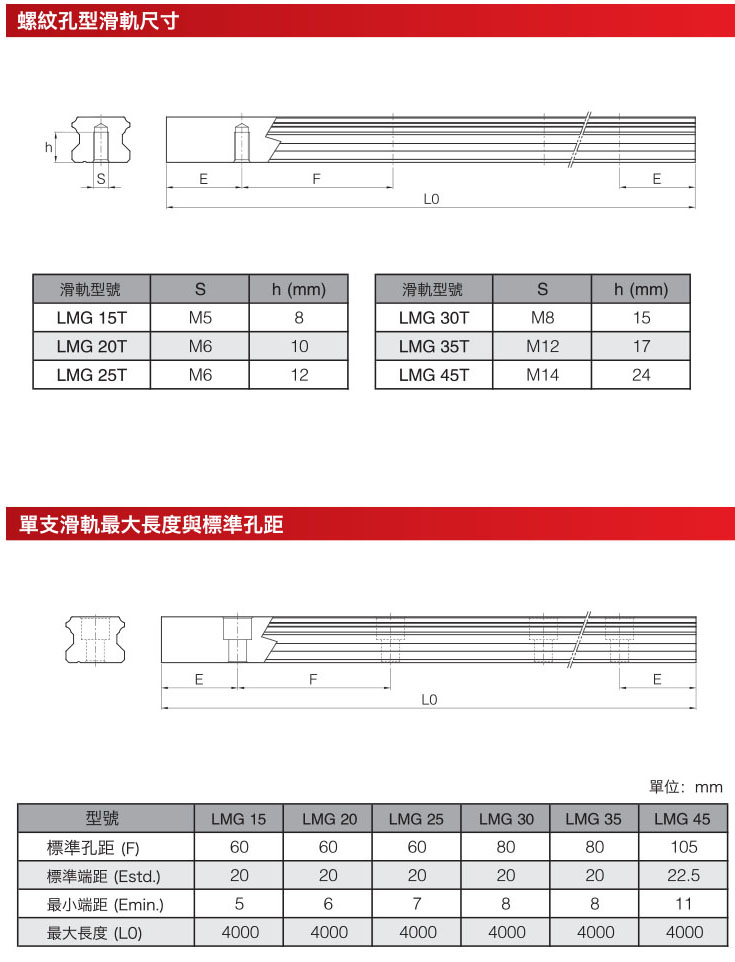

螺纹孔型滑轨尺寸&单支滑轨长度与标准孔距 →

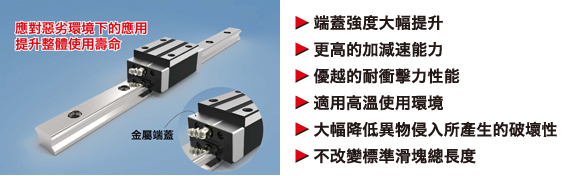

金属端盖 M系列

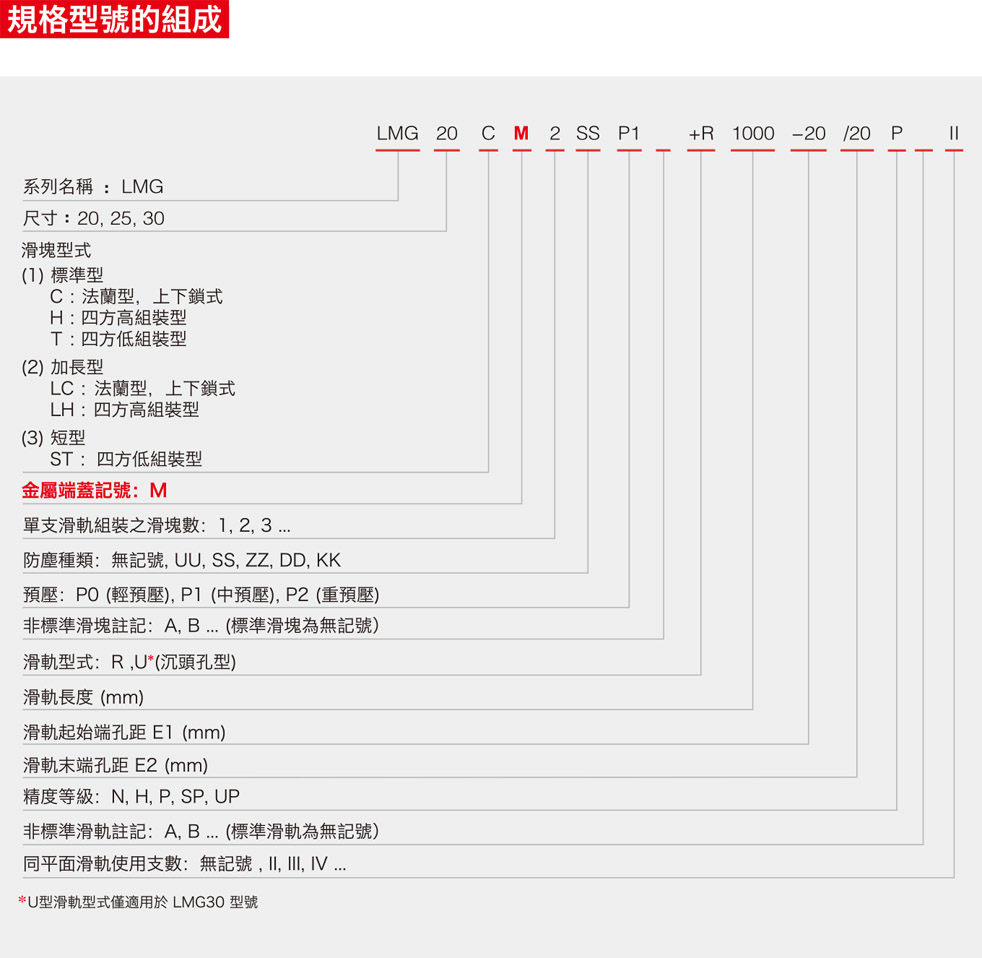

规格型号 →

选购附件

■ 防尘钢带 CS



功能特点

● 安装拆卸简单

安装时无需对每一个导轨安装孔进行单独密封，拆卸时无需对每一个导轨安装孔的螺栓孔专用盖拆卸，极大的简化并加快了安装和拆卸过程。

● 防止异物侵入

有效防止切屑或异物经由导轨安装孔侵入滑块内部，克服金属切屑容易损坏螺栓孔专用盖后影响直线导轨寿命的情况。

● 通用性强

无需对滑轨做特殊加工或者单独定制，大大节省成本。
