特性

■ 高速

最高速度可达2-3m/s

■ 高加减速

可达2G (搭载额定负载时，无负载时可达4G)

■ 高精度

採用高性能光栅尺，分辨率可达0.5μm

■ 多滑座

主体型材基座上可安装多个滑座，并可分别控制

■ 支持长行程

直线导轨可实现长行程，标准规格最长行程可达2.2m

■ 採用CSK精密直线导轨

精度高、寿命长、磨损小、运行平稳

■ 半封闭式结构

整体採用半密闭式结构，经济适用

应用

高精密产业、FPD产业、半导体 自动化产业、检测与实验环境

规格型号

①： 型号

LMC：半封闭式直线电机模组系列

②：尺寸规格

150：模组的宽度为150mm

③：滑台数量

D：1个滑台（标准规格）

D2：2个滑台

④：有效行程

S700：行程为700mm

200mm，300mm，400mm……，2200mm

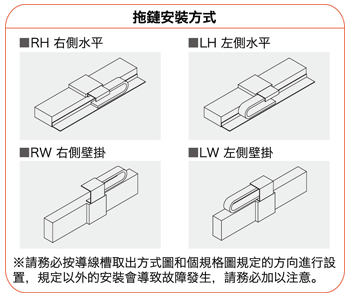

⑤：拖链安装方式

RH：右侧水平

LH：左侧水平（标准规格）

RW：右侧壁挂

LW：左侧壁挂

无标记：无拖链

⑥: 分辨率

P1：5μm

P2：1μm（标准规格）

P3：0.5μm

PC：其它

⑦: 限位开关配置

N：无限位开关

K：光电开关（选配）

⑧: 电机、栅尺延长线

3M：3米（标准规格）、5M、10M

⑨: 特殊标记

无标记：CSK标准规格

特殊：A, B, C……

产品参数一览

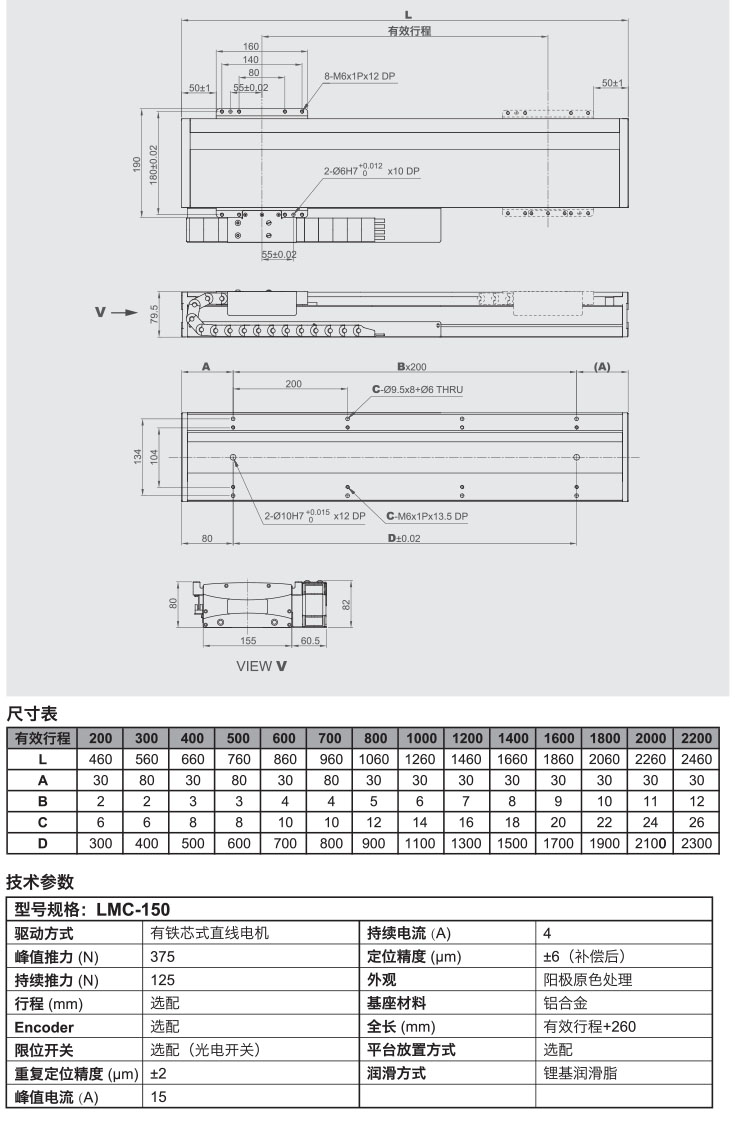

LMC150 型号 →

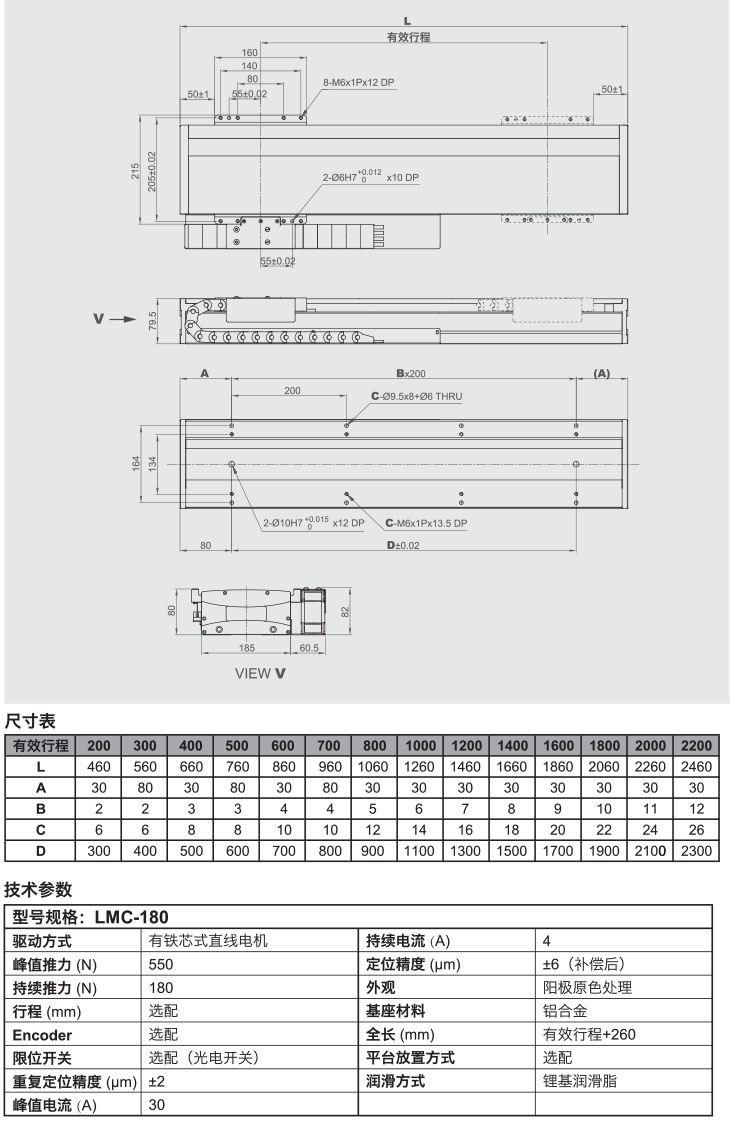

LMC180 型号 →

LMC200 型号 →
